PT二次負荷測量接線示意圖|二次負荷測量儀

電力技術來源：產品技術部發布時間：2014-07-25 00:00:00 閱讀量：2439 次

摘要：二次負荷測量儀 PT負荷測量

PT二次負荷測量接線示意圖|二次負荷測量儀，鼎升電力技術《PT二次負荷測量接線示意圖|二次負荷測量儀》、PT二次負荷測量使用方法及二次負荷測量儀，PT二次負荷測量接線示意圖|二次負荷測量儀來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是PT二次負荷測量相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

二次負荷測試儀

二次壓降及負荷測試儀

CT參數分析儀

DGCT-TCT參數分析儀是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13設計的多功能電流電壓互感器特性測試儀，CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。CT參數分析儀可進行互感器的比差與角差校驗，精度高達0.05%。DGCT-T CT參數分析儀可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響。DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量。

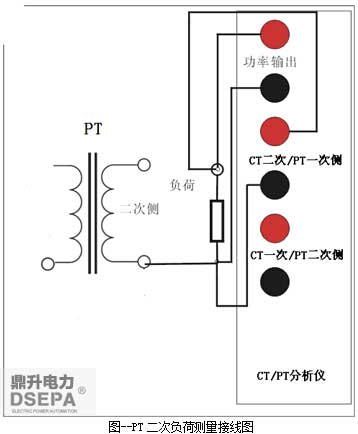

        PT二次負荷測量接線示意圖：
        在進行PT二次負荷測量時請按照下圖連接CT參數分析儀和被測PT。
        具體接線步驟和說明如下：

        1）將CTPT分析儀的接地柱連接到保護地PE。
        2）將按照下圖所示，斷開PT二次側和二次回路的連接。
        3）將CT參數分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷的一端，參見下圖。
        4）將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一端。
        5）為了消除接觸電阻的影響，在連接CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側。

        更多DGCT-T CT參數分析儀的詳細參數請?jiān)L問：
        http://m.octopusreward.cn/709/

CT線圈電阻測量接線示意圖 DGCT-T CT參數分析儀的運行界面
