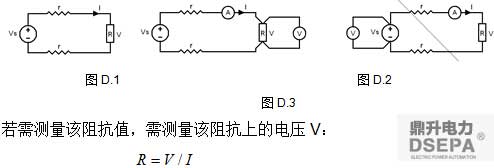

變頻互感器綜合測試儀四端法接線的測量原理： 施加輸出一個電壓源信號Vs到一個阻抗R上，將產生一電流I，如圖D.1。
由于從電壓源到被測阻抗有一段導線，導線有電阻r，導致V=Vs，所以若要精確測量阻抗R，不可以簡單地用電源電壓Vs代替V。
阻抗R的測量電路應采用圖D.2 的接線方法，測量電壓的電壓表必須單獨用導線從R兩端連線才能精確測量R的電壓值V。因R兩端是采用4根導線接線，故稱為4端法接線。圖D.3的接線方法是錯誤的。
采用測量互感器的電阻、變比、勵磁時，需采用4端法接線，如圖D.4。
四端法接線必須注意被測繞組的端子接法。圖D.5的接法是正確接法，圖D.6、7均是錯誤接法。
