一、  串聯諧振試驗對象及參數

發電機出口電壓≤27kV，最高試驗電壓57kV，單相對地電容量≤0.332μF。

二、  系統主要技術參數及功能

1.   額定容量：420kVA；

2.   額定電壓：60kV；

3.   額定電流：7A；

4.   工作頻率：工頻50Hz；

5.   輸出電壓波形畸變率：≤0.5%；

6.   允許連續工作時間：額定負載下5min；

7.   額定負載下連續運行1min后溫升≤65K；

8.   裝置自身品質因數：Q≥40；

9.   系統測量精度：有效值1級；

10.  輸入電源：三相380V電壓，頻率為50Hz；

11.  對被試品具有過流、過壓及試品閃絡保護；

12.  環境溫度：－150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米；

三、  串聯諧振原理介紹

串聯諧振試驗系統是用來對各種容性試品進行交流耐壓試驗的裝置。其特點是大大降低了試驗所需輸入電源的容量，降低了試驗設備的體積和重量，使現場試驗易于實施；并可大大降低試驗設備及做試驗時所需輸入的人力、物力費用。

    串聯諧振系統又分調感型諧振及調頻型諧振，這兩種諧振實現諧振的方式不同，調感型是通過調節電感使試驗回路產生諧振，而調頻型是通過調節試驗頻率使試驗回路產生諧振。但結果卻是一致的，即在輸入小容量的電源在被試品上能獲得需要的大容量的輸出。諧振原理圖如圖1所示。

由圖1 (b) 可見，當即時，則此時回路達到諧振狀態，達到此狀態的方法有兩種，一種是調節電感L，稱為工頻諧振；一種是調節頻率f，稱為變頻諧振。

由此可見，適當?shù)卦O計回路的品質因數值，則諧振系統可在被試品Cx上獲得Q倍輸入電源的容量。

四、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-91　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

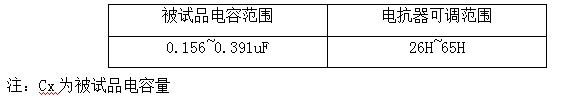

五、  試驗電源及L、Cx關系表

交流工頻耐壓試驗：采用串聯諧振試驗裝置做發電機交流耐壓試驗；

六、  串聯諧振參數

1.  激勵變壓器JLB-35kVA/5kV/0.4kV           1臺

a)   額定容量：35kVA；

b)   輸入電壓：400V，單相；

c)   輸出電壓：5kV

d)   結    構：干式

e)   重    量：約185Kg；

f)   額定運行1分鐘后線圈對空氣溫升：≤65K;

2.  電動調壓器DTC-35kVA/380V/0~430V         1臺

a)   額定容量：35kVA；

b)   輸入電壓：380V，單相；

c)   輸出電壓：0~430V，單相；

d)   結    構：單相電動調壓；

e)   重    量：約150Kg；

3.  諧振操作臺TC-（L）-35kVA/380V            1臺

a)   額定容量：35kVA；

b)   輸入電壓：380V；

c)   輸出電壓：0~420V；

d)   保護功能：零位、過流、過壓及試品閃絡保護；

e)   重    量：約50kg；

4.  可調電抗器DAXZ-GP（TL）-420kVA/60kV        1臺

a)   額定容量：420kVA；

b)   額定電壓：60kV；

c)   額定電流：7A；

d)   可調電感量：26H~65H；

e)   品質因數：Q≥30；

f)   結    構：油浸式、帶鐵芯可調式；

g)   數    量：1臺；

h)   重    量：約300kg ；

5.  分壓器FR-60kV                              1臺

a)   額定電壓：60kV；

b)   測量精度：交流有效值1.5級；

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1，

e)   分壓比誤差：≤1.0%；

f)   重    量：約10Kg；

g)   結　構：鋁合金外包裝。

七、  供貨清單一覽表

八、  裝置主要特點及功能

1.   反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2.  體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員 的操作。

3.  調感諧振裝置的主要功能有：

（1）電抗器鐵芯間隙直讀功能：

本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

（2）耐壓時間到自動降壓功能：

耐壓計時采用數顯計時器。且當?shù)竭_耐壓時間時，系統會自動降壓

（3）零位合閘、零起升壓功能：

具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

（4）過流保護功能：

系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

（5）過壓及被試品閃絡保護功能：

本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

（6）各試驗數據實時監測功能：

可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

九、摘要

方案型號：DAXZ-GP-420kVA/60kV

方案名稱：調感式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
